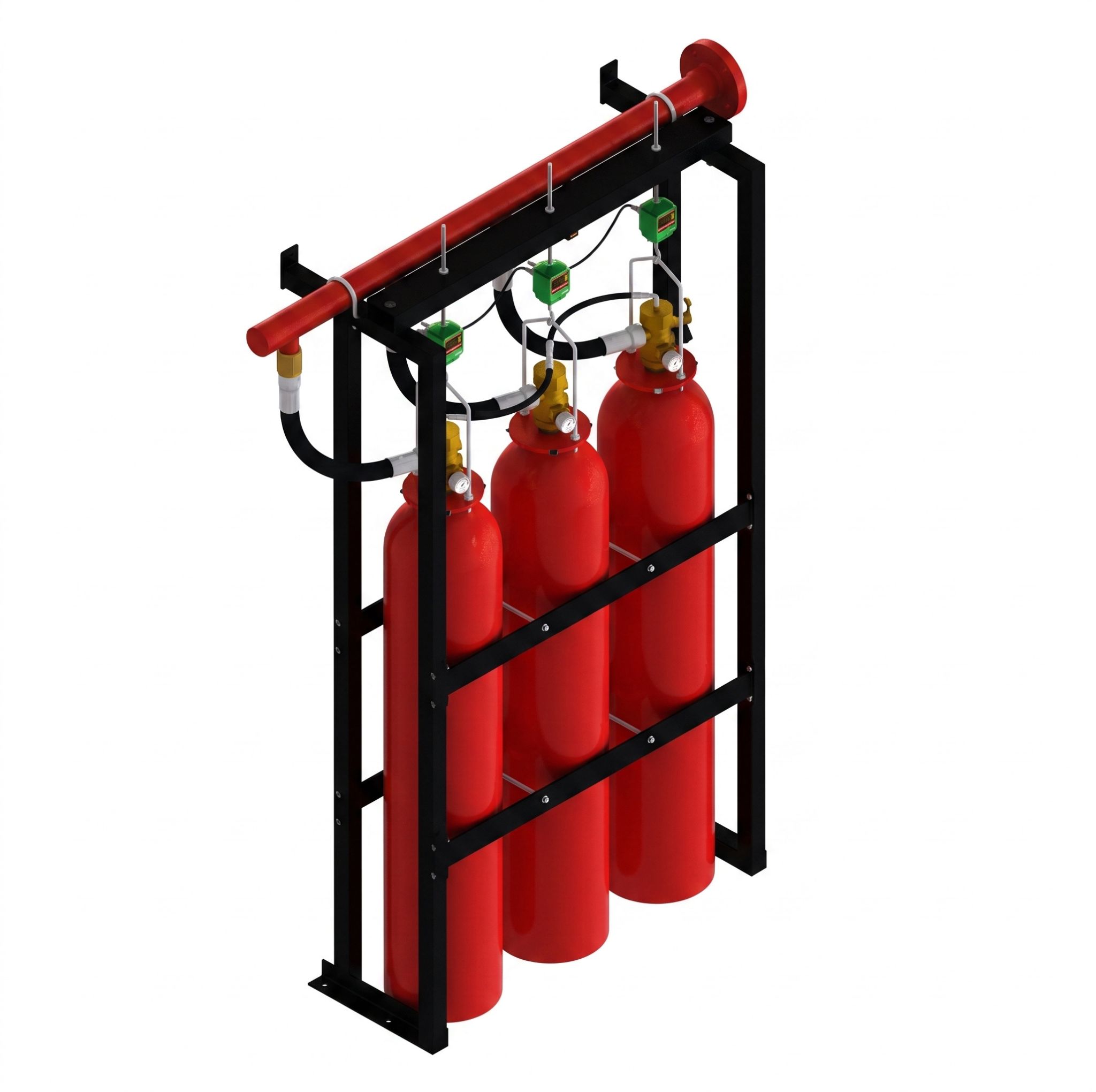

Baterías de alta presión formadas por cilindros de 67, 80 y 120L de capacidad cada una. Fabricadas en acero tratado térmicamente sin soldadura (según Directiva Europea 84/525/CEE). Marcado π. Presión de trabajo 42 bar, presión de pruebas 250 bar, temperatura de servicio de -20 ºC a + 50 ºC. Grabadas y pintadas en color rojo (RAL 3002).
Equipadas con:
• Válvula de descarga. marcada CE según RD: 769/1999 Incluye:
• Solenoide de disparo (Alimentación 24V y 500mA de consumo) (Cilindro piloto)
• Actuador manual (Cilindro piloto).
• Válvula de sobrepresión y disco de seguridad.
• Válvula de alivio
• Manómetro 42 bar con presostato. Certificado Vds
• Latiguillos para el accionamiento neumático de disparo y latiguillos de descarga.
• Colector de descarga (diámetro en función del cálculo hidráulico).
• Válvulas retención.
• Ensambladas en bastidor metálico con doble travesaño de fijación.
• Los bastidores se fabrican para el montaje de cilindros en una o dos filas.
• Sistema de pesaje continuo y bastidor metálico para su sujeción.
Baterías formadas con cilindros de 67L en una fila con pesaje continuo
|
Cilindros |
Cap. (L) |
Carga máx. (Kg) |
| AEX/FKBP067-02 |
2 |
134 |
160,8 |
| AEX/FKBP067-03 |
3 |
201 |
241,2 |
| AEX/FKBP067-04 |
4 |
268 |
321,6 |
| AEX/FKBP067-05 |
5 |
335 |
402 |
| AEX/FKBP067-06 |
6 |
402 |
482,4 |
| AEX/FKBP067-07 |
7 |
469 |
562,8 |
| AEX/FKBP067-08 |
8 |
536 |
643,2 |
| AEX/FKBP067-09 |
9 |
603 |
723,6 |
| AEX/FKBP067-10 |
10 |
670 |
804 |
| AEX/FKBP067-11 |
11 |
737 |
884,4 |
| AEX/FKBP067-12 |
12 |
804 |
964,8 |
| AEX/FKBP067-13 |
13 |
871 |
1045,2 |
| AEX/FKBP067-14 |
14 |
938 |
1125,6 |
Baterías formadas con cilindros de 80L en una fila con pesaje continuo
|
Cilindros |
Cap. (L) |
Carga máx. (Kg) |
| AEX/FKBP080-02 |
2 |
160 |
192 |
| AEX/FKBP080-03 |
3 |
240 |
288 |
| AEX/FKBP080-04 |
4 |
320 |
384 |
| AEX/FKBP080-05 |
5 |
400 |
480 |
| AEX/FKBP080-06 |
6 |
480 |
576 |
| AEX/FKBP080-07 |
7 |
560 |
672 |
| AEX/FKBP080-08 |
8 |
640 |
768 |
| AEX/FKBP080-09 |
9 |
720 |
864 |
| AEX/FKBP080-10 |
10 |
800 |
960 |
| AEX/FKBP080-11 |
11 |
880 |
1056 |
| AEX/FKBP080-12 |
12 |
960 |
1152 |
| AEX/FKBP080-13 |
13 |
1040 |
1248 |
| AEX/FKBP080-14 |
14 |
1120 |
1344 |
Baterías formadas con cilindros de 120L en una fila con pesaje continuo
|
Cilindros |
Cap. (L) |
Carga máx. (Kg) |
| AEX/FKBP120-02 |
2 |
240 |
288 |
| AEX/FKBP120-03 |
3 |
360 |
432 |
| AEX/FKBP120-04 |
4 |
480 |
576 |
| AEX/FKBP120-05 |
5 |
600 |
720 |
| AEX/FKBP120-06 |
6 |
720 |
864 |
| AEX/FKBP120-07 |
7 |
840 |
1008 |
| AEX/FKBP120-08 |
8 |
960 |
1152 |
| AEX/FKBP120-09 |
9 |
1080 |
1296 |
| AEX/FKBP120-10 |
10 |
1200 |
1440 |
| AEX/FKBP120-11 |
11 |
1320 |
1584 |
| AEX/FKBP120-12 |
12 |
1440 |
1728 |
