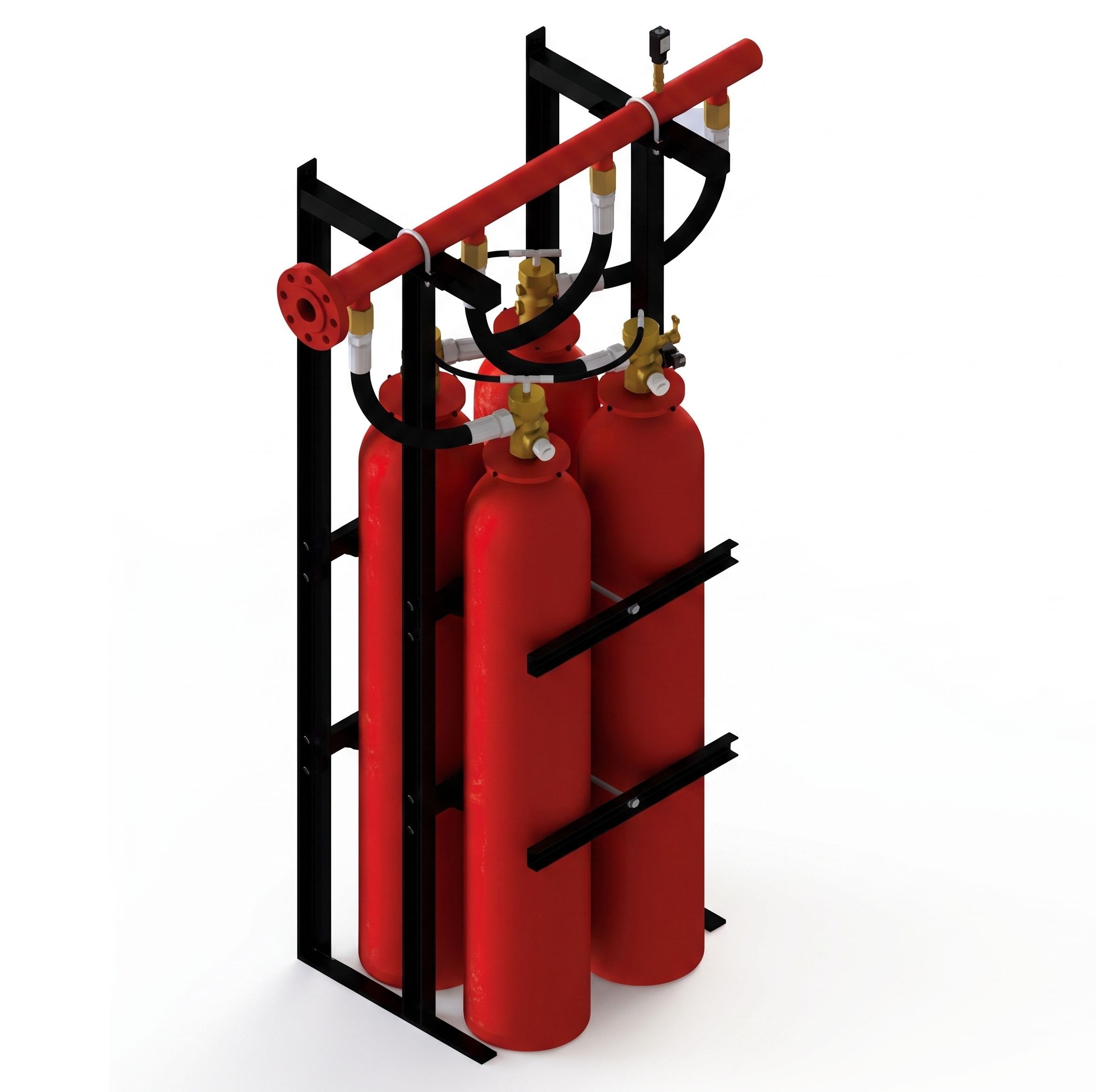

Baterías de alta presión formadas por cilindros de 67, 80 y 120L de capacidad cada una. Fabricadas en acero tratado térmicamente sin soldadura (según Directiva Europea 84/525/CEE). Marcado π. Presión de trabajo 42 bar, presión de pruebas 250 bar, temperatura de servicio de -20 ºC a + 50 ºC. Grabadas y pintadas en color rojo (RAL 3002).
Equipadas con:
• Válvula de descarga. marcada CE según RD: 769/1999 Incluye:
• Solenoide de disparo (Alimentación 24V y 500mA de consumo) (Cilindro piloto)
• Actuador manual (Cilindro piloto).
• Válvula de sobrepresión y disco de seguridad.
• Válvula de alivio
• Manómetro 42 bar con presostato. Certificado Vds
• Latiguillos para el accionamiento neumático de disparo y latiguillos de descarga.
• Colector de descarga (diámetro en función del cálculo hidráulico).
• Válvulas retención.
• Ensambladas en bastidor metálico con doble travesaño de fijación.
• Los bastidores se fabrican para el montaje de cilindros en una o dos filas.
Baterías formadas con cilindros de 67L en doble fila
|
Cilindros |
Cap. (L) |
Carga máx. (Kg) |
| AEX/FKBD067-03 |
3 |
201 |
241,2 |
| AEX/FKBD067-04 |
4 |
268 |
321,6 |
| AEX/FKBD067-05 |
5 |
335 |
402 |
| AEX/FKBD067-06 |
6 |
402 |
482,4 |
| AEX/FKBD067-07 |
7 |
469 |
562,8 |
| AEX/FKBD067-08 |
8 |
536 |
643,2 |
| AEX/FKBD067-09 |
9 |
603 |
723,6 |
| AEX/FKBD067-10 |
10 |
670 |
804 |
| AEX/FKBD067-11 |
11 |
737 |
884,4 |
| AEX/FKBD067-12 |
12 |
804 |
964,8 |
| AEX/FKBD067-13 |
13 |
871 |
1045,2 |
| AEX/FKBD067-14 |
14 |
938 |
1125,6 |
| AEX/FKBD067-15 |
15 |
1005 |
1206 |
| AEX/FKBD067-16 |
16 |
1072 |
1286,4 |
| AEX/FKBD067-17 |
17 |
1139 |
1366,8 |
| AEX/FKBD067-18 |
18 |
1206 |
1447,2 |
| AEX/FKBD067-19 |
19 |
1273 |
1527,6 |
| AEX/FKBD067-20 |
20 |
1340 |
1608 |
Baterías formadas con cilindros de 80L en doble fila
|
Cilindros |
Cap. (L) |
Carga máx. (Kg) |
| AEX/FKBD080-03 |
3 |
240 |
288 |
| AEX/FKBD080-04 |
4 |
320 |
384 |
| AEX/FKBD080-05 |
5 |
400 |
480 |
| AEX/FKBD080-06 |
6 |
480 |
576 |
| AEX/FKBD080-07 |
7 |
560 |
672 |
| AEX/FKBD080-08 |
8 |
640 |
768 |
| AEX/FKBD080-09 |
9 |
720 |
864 |
| AEX/FKBD080-10 |
10 |
800 |
960 |
| AEX/FKBD080-11 |
11 |
880 |
1056 |
| AEX/FKBD080-12 |
12 |
960 |
1152 |
| AEX/FKBD080-13 |
13 |
1040 |
1248 |
| AEX/FKBD080-14 |
14 |
1120 |
1344 |
| AEX/FKBD080-15 |
15 |
1200 |
1440 |
| AEX/FKBD080-16 |
16 |
1280 |
1536 |
| AEX/FKBD080-17 |
17 |
1360 |
1632 |
| AEX/FKBD080-18 |
18 |
1440 |
1728 |
| AEX/FKBD080-19 |
19 |
1520 |
1824 |
| AEX/FKBD080-20 |
20 |
1600 |
1920 |
Baterías formadas con cilindros de 120L en doble fila
|
Cilindros |
Cap. (L) |
Carga máx. (Kg) |
| AEX/FKBD120-03 |
3 |
360 |
432 |
| AEX/FKBD120-04 |
4 |
480 |
576 |
| AEX/FKBD120-05 |
5 |
600 |
720 |
| AEX/FKBD120-06 |
6 |
720 |
864 |
| AEX/FKBD120-07 |
7 |
840 |
1008 |
| AEX/FKBD120-08 |
8 |
960 |
1152 |
| AEX/FKBD120-09 |
9 |
1080 |
1296 |
| AEX/FKBD120-10 |
10 |
1200 |
1440 |
| AEX/FKBD120-11 |
11 |
1320 |
1584 |
| AEX/FKBD120-12 |
12 |
1440 |
1728 |
| AEX/FKBD120-13 |
13 |
1560 |
1872 |
| AEX/FKBD120-14 |
14 |
1680 |
2016 |
| AEX/FKBD120-15 |
15 |
1800 |
2160 |
| AEX/FKBD120-16 |
16 |
1920 |
2304 |
| AEX/FKBD120-17 |
17 |
2040 |
2448 |
| AEX/FKBD120-18 |
18 |
2160 |
2592 |
| AEX/FKBD120-19 |
19 |
2280 |
2736 |
| AEX/FKBD120-20 |
20 |
2400 |
2880 |
