Baterías con cilindros en doble fila y pesaje continuo CO2

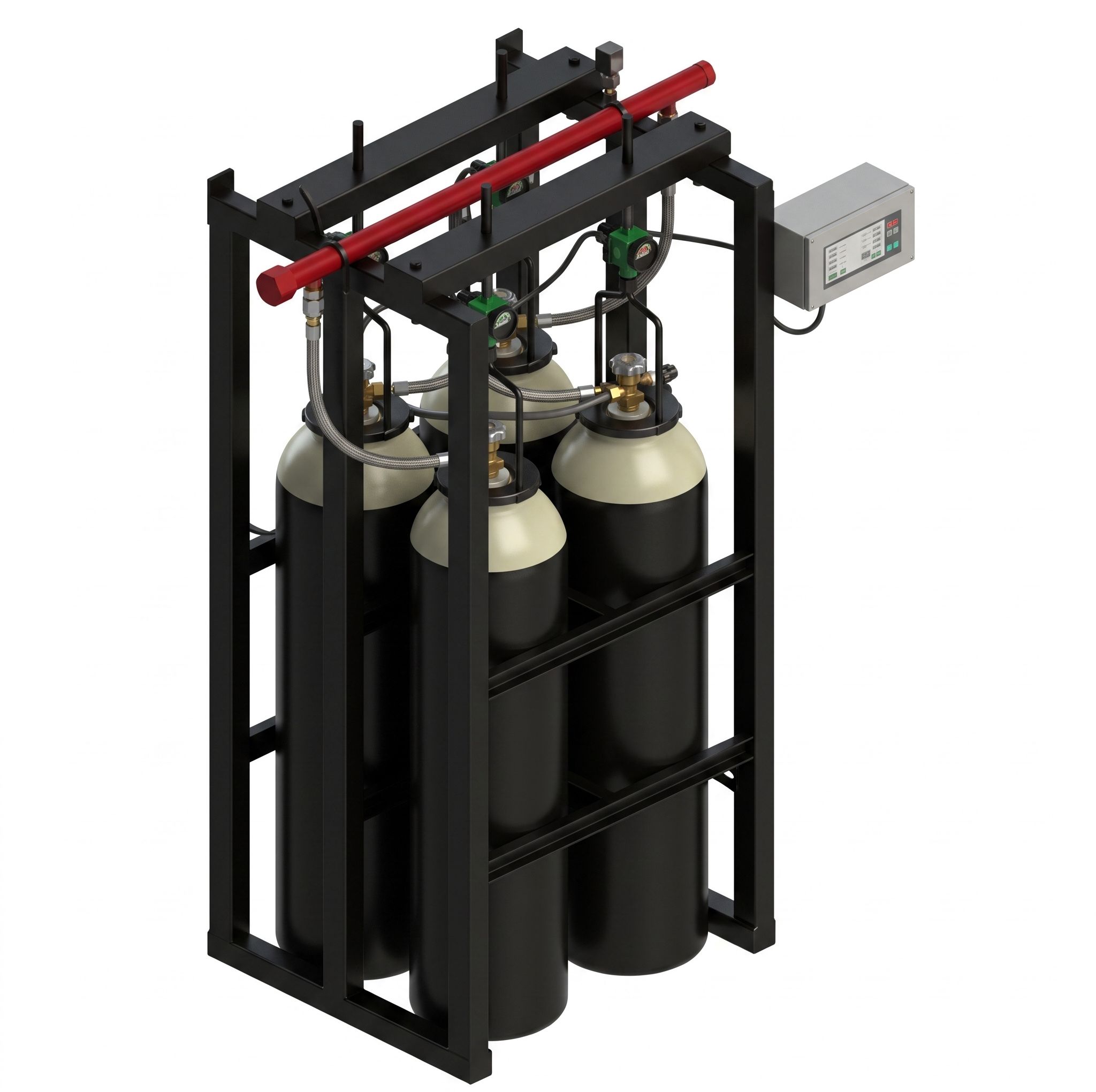

Baterías de alta presión formadas por cilindros de 67 y 80L de capacidad cada uno. Fabricados en acero tratado térmicamente, sin soldadura (según instrucción MIE AP7 de aparatos a presión y Directiva Europea 84/525/CEE). Presión de trabajo 42 bar. Presión de prueba 250 bar, temperatura de servicio de -20ºC a +50ºC. Grabados y pintados en color rojo (RAL 3002). Equipados con válvula principal con apertura neumática a través del cabezal, válvulas antirretorno, latiguillos para el accionamiento neumático de disparo y latiguillos de descarga. Ensamblados en bastidor metálico especial para pesaje continuo, colector de descarga con brida de acoplamiento a la instalación y válvula de descompresión.

El peso de cada cilindro se controla individualmente por un equipo analógico patentado Mod. AEX/CPC. Unidad programable que detecta la perdida de peso desde 200 gramos formada básicamente por: célula electrónica, microprocesador y display digital que refleja el peso permanentemente. Se suministra con tensor, que permite elevar la botella fácilmente, conectores con latiguillos montados para su conexión y resto de complementos.

Observaciones:

• A. Hasta 9 cilindros, el disparo neumático de la batería se realiza convirtiéndo a uno de los cilindros en cilindro piloto, para lo cual, se dota a su válvula con solenoide de disparo automático y palanca para el disparo manual.
• B. A partir de 10 cilindros, las baterías van equipadas con un botellín piloto de disparo que está formado por: un cilindro de 5L cargado con CO2, provisto con sistema de pesaje continuo, válvula principal de 1”, solenoide a 24V para el disparo automático y palanca para el disparo manual.
• C. El importe de los sistemas de disparo, descritos en el punto A y B, han sido incluidos en los precios de las baterías
